LT-6全效高性能沥青混合料改性剂
LT-6全效高性能沥青混合料改性剂(以下简称LT-6改性剂)是一种新型沥青混合料改性剂,能够在低温条件下施工,有更低的碾压温度,同时能明显改善沥青混合料高温抗车辙、低温抗开裂及水稳定性能。该产品已通过检测,证明在低温成型时它仍能充分提高沥青混合料的整体性能,特别是抵抗车辙变形的性能,尤其适合低温季节使用。具有成本低、工艺简便、对各种沥青相容性好等特点。
(1)物理参数:
项目 | 指标 | 单位 |
---|---|---|

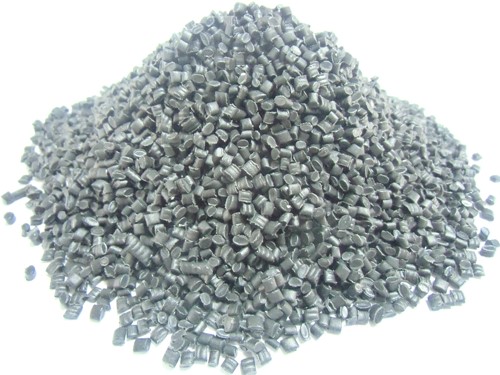

外观 | 深色 | |
粒径 | 2~5 | mm |
密度 | 0.97~1.10 | g/mm |
软化点 | 105~120 | ℃ |
熔融指数 | 1.5~5.0 | g/10min |
(2)材料设计标准:
项目 | 70#基质沥青+0.3%LT-6 | 单位 |
---|---|---|
动稳定度 | ≥5000 | 次/mm |
马歇尔残留稳定度% | ≥85 | % |
冻融劈裂抗拉强度比 | ≥80 | % |
小梁弯曲破坏应变(με) | ≥2800 | με |
(3)LT-6在Sup-20级配中路用性能参数:
级配 | 沥青方案 | 动稳定度 (次/mm) |
残留稳定度 S0 (%) |
冻融劈裂 TSR(%) |
小梁弯曲破坏应变 (με) |
---|---|---|---|---|---|
Sup-20 | 70#基质沥青+0.3%LT-6 | 6620 | 90.8 | 88.9 | 3426 |
Sup-20 | SBS改性沥青 | 3539 | 91.2 | 87.5 | 3050 |

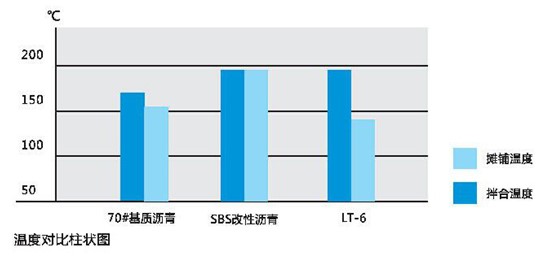

(4)LT-6与其他材料的拌合温度及摊铺温度对比:
沥青方案 | 拌合温度 (℃) |
摊铺温度 (℃) |
---|---|---|
70#基质沥青 | 155 | 150 |
SBS改性沥青/td> | 178 | 160 |
70#基质沥青+0.3%LT-6 | 175 | 130 |
产品优势
- 延长施工时间: 大幅降低碾压温度,可在低温环境下使用,无需在中午等高温时段进行施工,作业时间灵活。
- 性能优越:全面提高沥青混合料的路用性能,尤其是高温性能。
- 不影响配合比设计: 对沥青混合料的设计级配影响较小,仅需进行适当的微调。
- 施工工艺简单:直接加入到拌和锅中,对沥青混合料的拌和、摊铺、碾压均不影响。
使用方式
- 掺加用量: LT-6改性剂的推荐使用剂量为沥青混合料的0.3%,可根据实际情况适当调整。
- 掺加方式: LT-6改性剂为外掺型改性剂,即在沥青混合料干拌过程中和集料一起加入拌和锅进行拌和,无需另外增加工艺和设备。

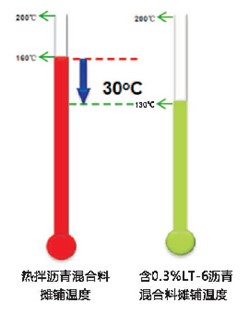

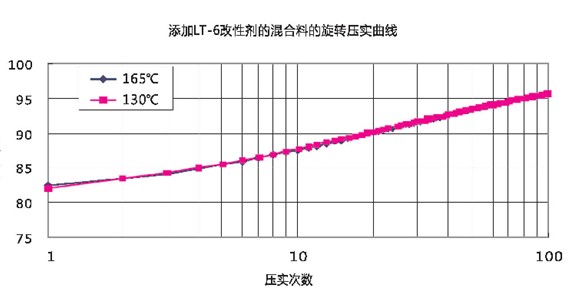

- 施工工艺: 掺加LT-6改性剂的沥青混合料施工与普通沥青混合料的施工相同,并且碾压温度可降低至135℃,使用常规的摊铺机和碾压设备即可。
(注:具体施工时应根据集料的差异和各方面环境的不同对施工工艺进行适当调整,以求达到最优性能。)
应用领域
- 低温环境下施工
- 高海拔地区
- 山区道路
- 隧道
- 各种路面大中修养护及坑道修复等
